Laborausstattung

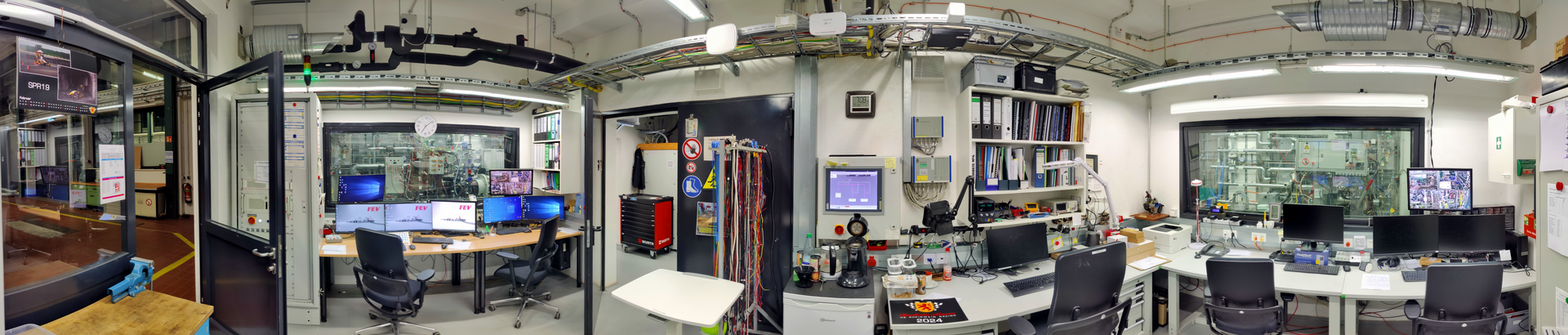

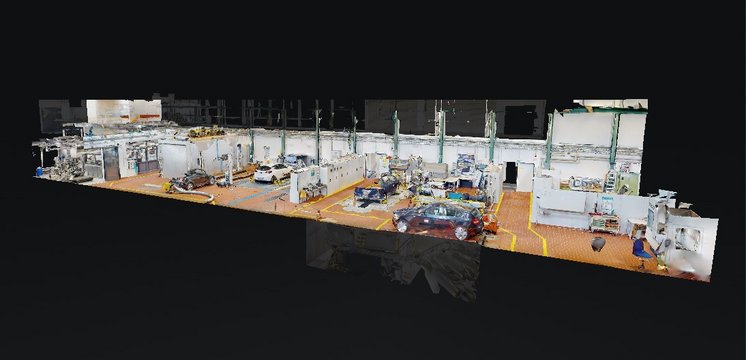

Prüfstände und Ausstattung
Motoren
- VW EA211
- Senertec Dachs
- Honda Global 700cc

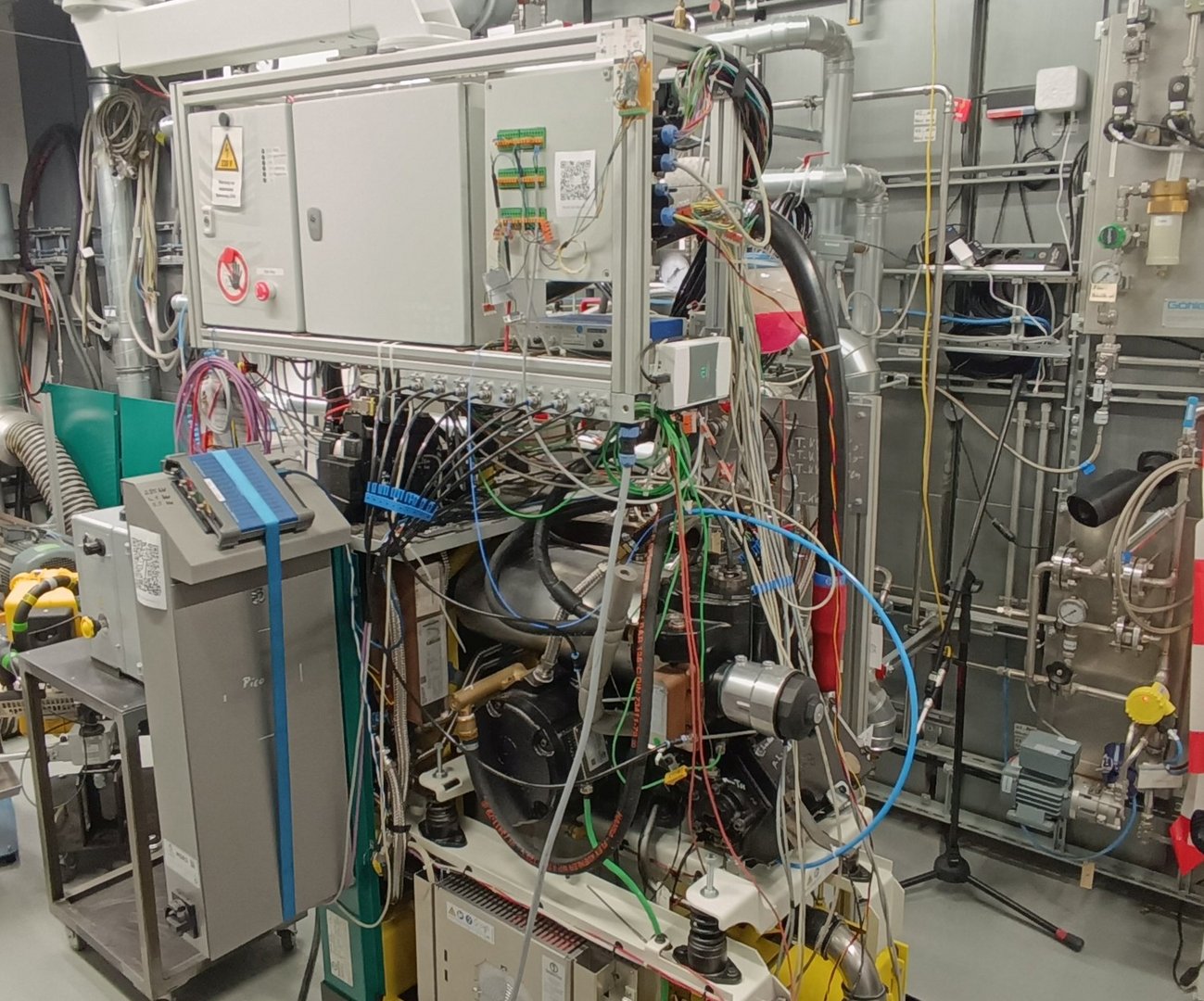

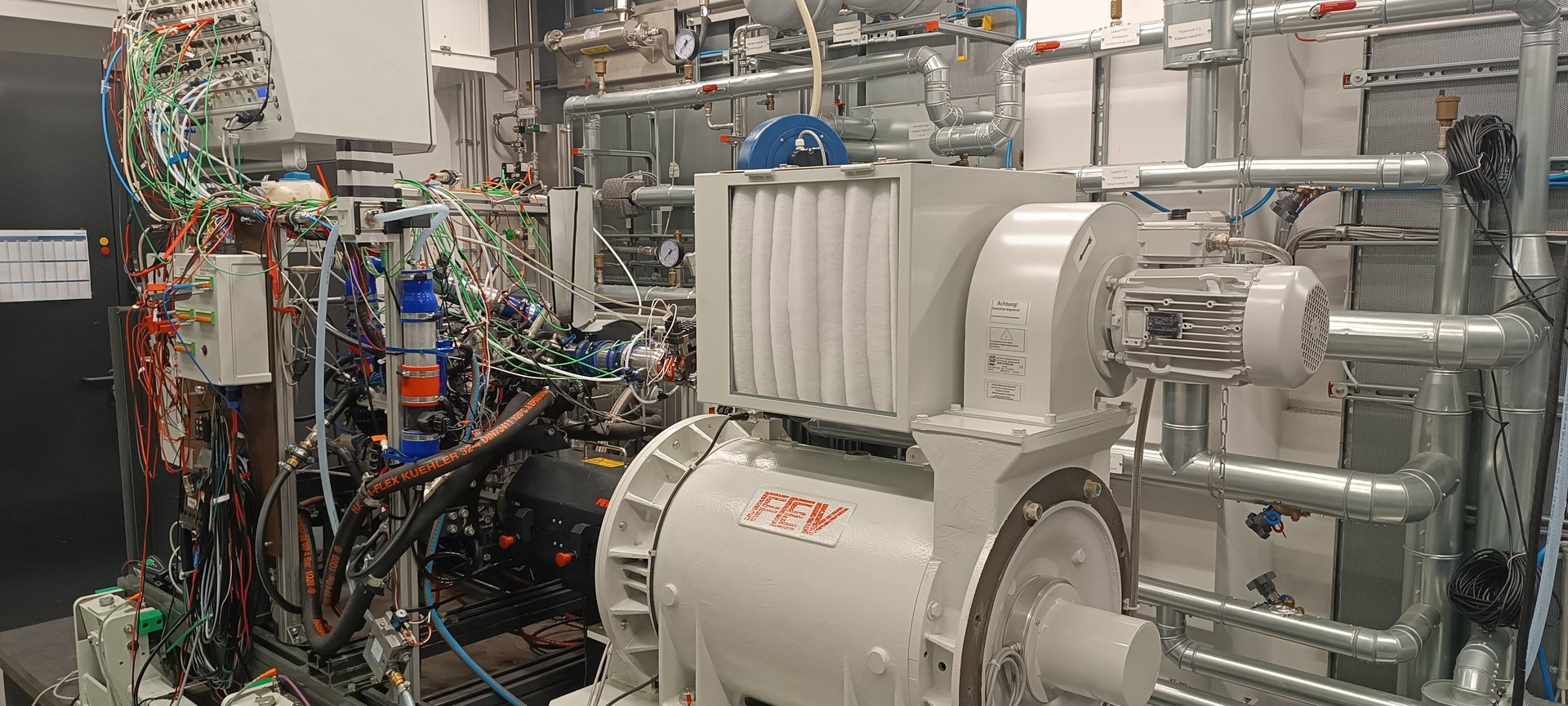

Antriebsmaschinenprüfstand
| Bremsleistung [kW] bei Drehzahl [min-1] | 180 / 3.100 – 10.000 |
| Bremsmoment [Nm] | 550 (600 kurzzeitig) |
| Maximale Beschleunigung (nur Maschine) | 18.000 min-1 s-1 |
| max. Dauerdrehzahl [min-1] | 10.000 |
| Massenträgheitsmoment [kg m²] | 0,29 |
| Regelung | Drehzahl, Drehmoment |
| Automatisierungssysteme | Morphee (FEV) |
| Konditionierung | Kühlwasser, Ladeluftkühlung, Öl, Raumlufttemperatur |
| Kraftstoffversorgung | Benzin, Diesel, Gas, Sonderkraftstoffe |
| Prüftstandsmesstechnik (Frequenzbereich 1-1000 Hz) | 16x Temperatur (Widerstand, NTC, Thermoelement), 8x Drucktransmitter (Messbereich -1 bar – 10 bar), Analoge und Digitale MIO-Module |
| Prüfstandsmesstechnik (Frequenzbereich 1 – 500 kHz) | 8x analog FEV Osiris (Hoch- und Niederdruckindizierung), 1x digital ACAM Picoturn-BM 6.2 (ATL-Drehzahl) |
| Kraftstoffdurchfluss | Sitrans MASS 600 |
| Steuergeräte | Schaeffler Protronic BaseLine, Trijekt Premium, ETAS ES592 |
| Oszilloskope | Picoscope 5442D MSO (60 MHz, 14 bit), Picoscope 3403D MSO (50 MHz, 8 bit) |
| Wellenformgenerator | 2 Kanäle, 10 MHz, Rigol DG812, GW Instek MFG2230 |
| Messdatenerfassung | NI DAQ 6341, 16x analog input, bis 500 kS/s, 2x analog output, bis 900 kS/s, 24x digital I/O, bis 1 MHz,catoolRT (Auswertung von Zylinderdruckmessungen, Indizierung), NI Labview (Messdatenerfassung und Regelung von Aktoren), The MathWorks – Matlab, Simulink (Messdatenerfassung, Messdatenauswertung und Regelung von Aktoren), ETAS INCA (Applikation und Diagnose von Motorsteuergeräten), ETAS MDA (Auswertung der mit INCA erfassten Motorsteuergerätedaten) |
Messtechnik
| Oszilloskope | Picoscope 5442D MSO (60 MHz, 14 bit), Picoscope 3403D MSO (50 MHz, 8 bit) |
| Wellenformgenerator | 2 Kanäle, 10 MHz, Rigol DG812 |
| Messdatenerfassung | NI DAQ 6341, 16x analog input, bis 500 kS/s, 2x analog output, bis 900 kS/s, 24x digital I/O, bis 1 MHz |
| Indizierung | FEV OSIRIS, catoolRT (Auswertung von Zylinderdruckmessungen, Indizierung) |
| NI Labview | Messdatenerfassung und Regelung von Aktoren |
| Matlab, Simulink | Messdatenerfassung, Messdatenauswertung und Regelung von Aktoren |
| ECU-Applikation | ETAS INCA (Applikation und Diagnose von Motorsteuergeräten), ETAS MDA (Auswertung der mit INCA erfassten Motorsteuergerätedaten) |
Bauart - FEV FEVER FTIR
| Messprinzip | FTIR (Fourier Transform Infrared) |
| Messwerterfassungsrate | 1 Hz |
Rohgasmessung, Gasarten (Auszug)
| Kohlenstoffmonoxid CO | 1,2ppm - 1% |
| Kohlenstoffdioxid CO2 | 0,2ppm - 20% |
| Methan CH4 | 0,6ppm-3000ppm |
| Ethan C2H6 | 50ppm - 1000ppm |
| Ethanol C2OH | 20ppm - 1% |
| Ammoniak NH3 | 0,5ppm - 3000ppm |
| Formaldehyd H2CO | 1ppm - 70ppm |
| Schwefeldioxid SO2 | 1ppm - 300ppm |
| Lachgas N2O | 20ppm - 300ppm |
| Stickstoffmonoxid NO | 4ppm - 3000ppm |
| Stickstoffdioxid NO2 | 1ppm - 2000ppm |
AIP PEMS
| Messprinzipien | NDIR (CO/CO2), CLD (NO), PAS (NO2), CPC (PN) |
| Messwerterfassungsrate | 10 Hz |
Rohgasmessung, Gasarten (Auszug)
| Kohlenstoffmonoxid CO | 0 - 50.000 ppm |
| Kohlenstoffdioxid CO2 | 0 - 200.000 ppm |
| Stickstoffmonoxid NO | 0 - 2.500 ppm |
| Stickstoffdioxid NO2 | 0 - 5.000 ppm |
UniNOx
| NOx | 0 - 1.500 ppm |
| O2 | 0 - 20,9 % |
Software
| Simulationsprogramm | Ansys CFX |
| Netzerstellung | ICEM CFD, Turbogrid |
| Auslegung von Strömungsmaschinen | CFturbo |
| Verbrennungssimulation | Cantera |
Computerausstattung
| Workstation | 3x HP Z840, 16 Kerne, Xeon E5-2667 v3, 64 - 512 GB RAM, nVidia Quadro M6000 |
| 1x HP Z6 G4, 40 Kerne, Xeon Gold 6138, 128 GB RAM, nVidia Quadro P5000 | |
| HPC-1 | transtec, 10 CPU Xeon E5-2650 v3, 80 cores, 256GB RAM, 16TB Terastation |
| HPC-2 | supermicro, 6 compute nodes, 6 CPU AMD EPYC 7232P, 192 cores, 1,5 TB RAM, 96 TB Terastation |
